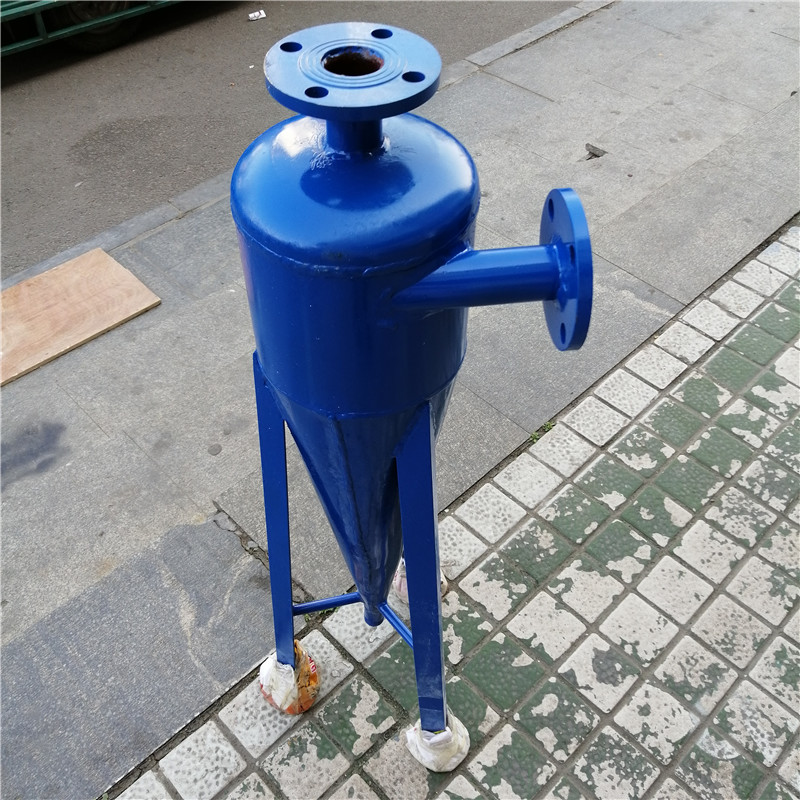

旋流除砂器
旋流除砂器是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成，集旋流与过滤为一体，在水处理领域实现除砂、降浊、固液分离等效果显著。广泛应用于水源热泵、水处理、食品、医药等工业部门。河水、井水除砂，洗煤水、工业选矿、固液分离、液体除气以及非互溶液体的分离。
【济宁鑫宏工矿机械设备股份有限公司公开信息】
【统一社会信用代码91370811054952226B】
【法定代表人 吴承林 注册资本 一千万元整】
【产品咨询联系人：李经理
产品咨询联系方式 手机18863719819同微信
QQ【企鹅】1379947573
|
型号 |
处理量（H/T） |
进水压力（MPa） |
平均除砂率（%） |
外形尺寸 |
口径D1 |
口径D2 |
口径D3 |
||
|
D |
H |
h |
|||||||
|
XL-25 |
≤5 |
＞0.2 |
＞96 |
165 |
700 |
590 |
25 |
40 |
25 |
|
XL-40 |
≤10 |
＞0.2 |
＞96 |
219 |
960 |
800 |
40 |
50 |
32 |
|
XL-50 |
≤20 |
＞0.2 |
＞95 |
273 |
1120 |
960 |
50 |
65 |
32 |
|
XL-65 |
≤30 |
＞0.2 |
＞95 |
325 |
1150 |
980 |
65 |
80 |
32 |
|
XL-80 |
≤50 |
＞0.25 |
＞92 |
377 |
1400 |
1200 |
80 |
100 |
40 |
|
XL-100 |
≤80 |
＞0.25 |
＞92 |
426 |
1400 |
1200 |
100 |
125 |
40 |
|
XL-125 |
≤120 |
＞0.25 |
＞90 |
425 |
1430 |
1230 |
125 |
150 |
40 |
|
XL-150 |
≤180 |
＞0.3 |
＞90 |
478 |
1530 |
1300 |
150 |
200 |
50 |
|
XL-200 |
≤300 |
＞0.3 |
＞90 |
530 |
1700 |
1450 |
200 |
250 |
50 |
|
XL-250 |
≤500 |
＞0.3 |
＞90 |
630 |
1900 |
1600 |
250 |
300 |
80 |
工作原理
旋流除沙器是利用离心分离的原理进行除沙，由于进水管安装在筒体的偏心位置，当水通过旋流除沙器进水管后，首先沿筒体的周围切线方向形成斜向下的周围流体，水流旋转着向下推移，当水流达到锥体某部位后，转而沿筒体轴心向上旋转，z后经出水管排出，杂污在流体惯性离心力和自身重力作用下，沿锥体壁面落入设备下部锥形渣斗中，锥体下部设有构件防止杂物向上泛起，当积累在渣斗中的杂物到一定程度时，只要开启手动蝶阀，杂物即可在水流作用下流出旋流除沙器。
